l 左右移模式工作臺, 一個上模對兩個下模，提高生產效率，取放產品和開合模在不同工作臺位，操作更安全
l 熔膠系統和工作臺採用一體式設計，佔地空間小
l 速熔式膠缸，以6208熱熔膠為例，加熱200℃，25分鐘可開始作業
l 注膠壓力大小可通過面板壓力調節閥進行調節
l 注膠系統各部件採用模組化設計，維修及保養方便快速
l 機器帶有自診功能和各種故障報警
l 機臺二段控溫, 膠缸、膠槍均可獨立控制
l 具備定時加熱、超溫報警和自動停止加熱功能
l 工作保護採用雙手光電感應開關、光柵
l 標準化、系統化模架設計，方便更換模具
l 槍前後位置可快速調整，更換模具方便
l 工作臺配備產品頂出裝置，方便取出產品
l 可選配多段壓力控制系統，注膠壓力控制更精確
l 可選配膠料乾燥機和自動加料系統，提升工作效率
運用範圍
側式注膠系列，給予多模穴與滑塊機構的模具較大的運用空間，適用於各式低壓熱熔膠成型樹脂對產品注膠包封。制程壓力低（0-6MPa），不會損傷零部件，無化學反應，成型快速，冷卻即成型，成型後產品具有絕緣與防水等性能。
廣泛應用於：電池、感測器、線圈、線束、連接器、PCBA等精密敏感電子元器件的封裝與保護。
產品規格
設備尺寸/重量 | 990 mm x 874 mm x 965 mm / 400 kg |
佔地面積 | 990 mm x 874 mm |
工作臺面離地高度 | N/A |
包裝尺寸/重量 | 1100mm x 960 mm x 1165 mm / 470 kg |
熔膠系統 | 7升x 1 |
最大注膠量 | 5.8 g / RPM |
注膠槍型號與角度 | LPMS-G02 / 36.4°或 90° |
注膠管 | N/A |
輸入電壓[1] | 200-240VAC / 1 Phase / 50 Hz |
溫控分區 | 2 |
溫度範圍 | 室溫至250℃ |
最大功率 | 4.5Kw |
最低工作氣壓 | 0.5 MPa | 73 Psi |
用氣量 | 0.1m3 / min | 3.5ft3 / min |
合模方式 | 氣缸 |
合模力 | 最大1.25噸 |
合模行程 | 75 mm |
脫模方式 | 氣缸 |
脫模力 | 980 N |
控制系統 | 7”人機介面，PLC控制 |
安全保護 | 雙手光電感應開關、光柵 |
標準模具尺寸 | 180 mm x 100 mm x 150 mm / 16 kg |
模具最大尺寸 | 250 mm x 120 mm x 150 mm |
低壓注塑機和模具外型尺寸圖

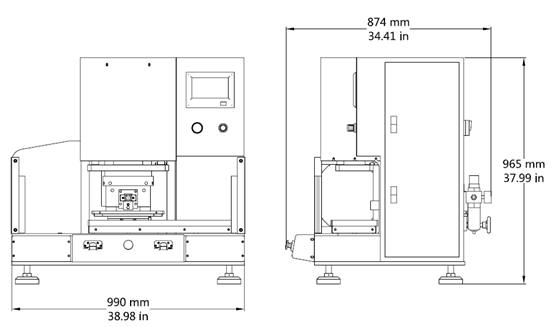

低壓注膠機機外形尺寸
低壓注塑模具外形尺寸
